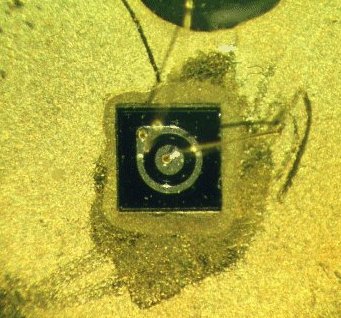

Ich zeige ihn auch unterm Mikroskop, lasse deutlich werden, dass da nichts zu sehen ist. Hier also beschränke ich mich tatsächlich auf die Black-Box, denn pn-Übergänge bleiben "normalen" Kindern doch unbegreiflich. Ich halte es für eine blödsinnige Überfrachtung der Lehrpläne, dass Schüler (bis zum Abitur...) Festkörperphysik und ihre Anwendung in der Halbleiterfertigung lernen müssen. Ich kenne da auch noch kein gutes Modell, das die Gründe erklärt. Nebenbei: in Computerschaltkreisen werden sie auch kaum mehr verwendet, Feldeffekttransistoren arbeiten anders. Trotz ihres wilden Namens ist ihre Funktion etwas verständlicher, sie haben aber den Weg in die Schulbücher noch gar nicht gefunden.
Aus solchen Transistoren werden sogenannte Gatterschaltungen zusammengesetzt.
