Parallel -> Seriell

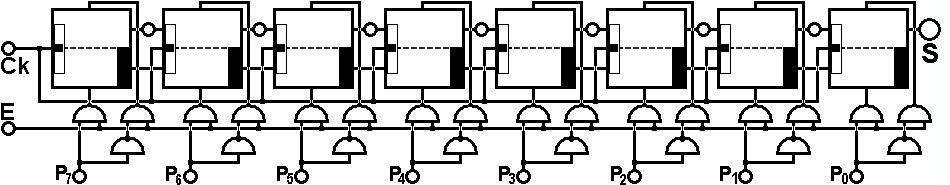

So kann man einen Parallel-Serienwandler bauen:
Es ist fast die selbe Schaltung, wie wir sie beim Ringzähler kennen lernten:
Die asynchronen RS-Eingänge jedes JK-Flipflops werden auch hier gebraucht um die parallelen Daten in das Register zu schreiben. Anders als beim Ringzähler werden sie nun aber Takt für Takt in die serielle Datenleitung hinausgeschoben.
Allerdings ist der Programmieraufwand für die Simulation dieses 8 Bit breiten Datenwandlers so gewaltig, dass wir uns mit einer verkürzten Fassung begnügen müssen.
