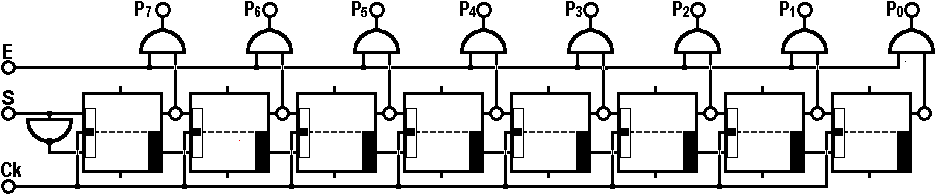

So kann man sich den Aufbau eines 8-Bit Serien-Parallel-Wandlers vorstellen: Es ist ein 8 Bit langes Schieberegister der bekannten Bauart. Die seriellen Daten werden mit 8 Taktimpulen bei S aufgenommen.
Dann wird der Inhalt des Registers über die AND-Gatter mit E=1 auf den Datenbus gegeben.
Der Programmieraufwand für die Simulation ist allerdings so gewaltig, dass wir das Prinzip mit einem nur halb so langen Modell erkunden.
