Wir haben schon früher gesehen, dass unsere Gatterfunktionen auch durch einfache Schalter dargestellt werden können.
Dass wir statt eines mechanischen Hebels (mit der Hand) auch ein Relais (elektrisch) betätigen können, wissen wir auch.

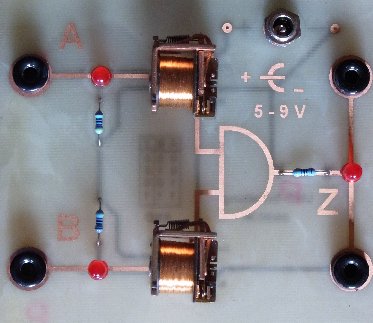

So lassen sich alle Gatterfunktionen auch mit Relais statt mit Halbleitern realisieren, wie das nebenstehende Demonstrationsgerät zeigt.

Wir werden deshalb in Zukunft nur noch mit den Gattersymbolen arbeiten und uns wieder nicht um die tatsächliche Realisierung kümmern.

Aber wir sollten immer daran denken, dass jede logische Funktion nicht nur mit minaturisierten (zur Zeit) Halbleiterschaltungen, sondern auch mit solch "altmodischen" Relais aufgebaut werden könnte. Auch die ersten Computer (in den "40ern") arbeiteten mit ihnen.
