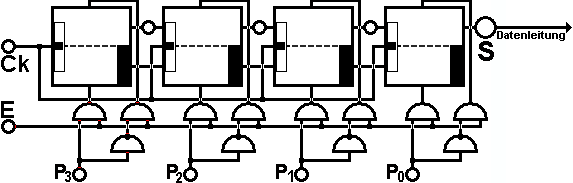

Wir werden uns also mit einem nur halb so langen Modell begnügen, um den Programmier-Aufwand in Grenzen zu halten:
Die parallen Bus-Daten werden mit P₃ bis P₀ gesetzt.
Anschließend werden sie mit E=1 in das Schieberegister geladen und mit (in diesem Fall) 4 Taktpulsen in die serielle Datenleitung geschoben.
Schönheitsfehler dieses Modells: schon vor dem ersten Schiebetakt steht das hinterste Bit des Schieberegisters auf der Datenleitung...

Ausprobieren!
