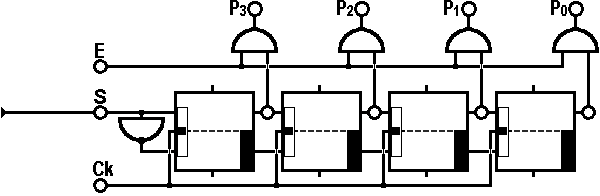

Wir werden uns also mit einem nur halb so langen Modell begnügen, um den Programmier-Aufwand in Grenzen zu halten:
Die serielle Datenleitung S kann auf "0" oder "1" gesetzt werden,
Beim Übergang Ck von "1" auf "0" wird dieser Wert von S in das Schieberegister aufgenommen. Der "fertige" Inhalt des Schieberegisters wird mit E="1" auf den parallelen Datenbus (der hier nur 4 Bit breit iet) übertragen.

Ausprobieren!
